一、DMC單機布袋除塵器簡介:
DMC單機除塵器是在原來MC型的基礎上改進的新型 DMC單機除塵器,為了進一步完善MC單機布袋除塵器,品丞將原圖進行了修改,改后的DMC單機布袋除塵器保留了MC-Ⅱ型單機布袋除塵器的凈化效率高、處理氣體能力大、性能穩定、操作方便、除塵濾袋壽命長、維修工作量小等優點,而且從結構上和脈沖閥上進行改革,解決了露天安放和壓縮空氣壓力低的問題。適用機械、冶金、橡膠、面粉、化工、制藥、碳素、建材、礦山等單位。
二、DMC單機除塵器結構組成:
DMC單機除塵器由上、中、下箱體,排灰系統及噴吹系統五部分組成。上箱體包括可掀的蓋板和出風口;中箱體內有多孔板、除塵器骨架、除塵器濾袋及文丘里管;下箱體由灰斗、進風口及檢查門組成;噴吹系統包括控制閥、脈沖電磁閥、噴吹管和氣包。
三、DMC單機除塵器工作原理:
DMC單機除塵器是將含塵氣體由除塵器進風口進入中、下箱體的過程中,粉塵被吸附在除塵濾袋上,氣體則穿過除塵濾袋經文丘里管進入上箱體,從出風口排出,隨著除塵濾袋上粉塵的積累,除塵濾袋壓力損失逐漸增加,該壓力損失由壓力計反饋到控制儀??刂苾x接收并發出指令,按順序觸發各脈沖電磁閥,使氣包內的氣體瞬時從噴吹管的各孔噴出,經文丘里管的各孔噴出,經文丘里管噴射到相應的除塵濾袋內,除塵濾袋在氣流瞬時的反作用力下急速膨脹,使積附在除塵濾袋表面的粉塵脫落,除塵濾袋得到了再生。
四、DMC單機除塵器技術參數:
型號規格
|
過濾面積m2
|
含塵濃度g/m3
|
過濾風速m/min
|
過濾風量m3/n
|
阻力H2omm
|
效率%
|
外型尺寸長×寬×高
|
重量(Kg)
|
DMC-24
|
18
|
<15
|
2-4
|
2160-4320
|
120-150
|
99.5
|
1090×1678×3667
|
1133
|
DMC-36
|
27
|
<15
|
2-4
|
3240-6480
|
120-150
|
99.5
|
1490×1678×3667
|
1485
|
DMC-48
|
36
|
<15
|
2-4
|
4320-8640
|
120-150
|
99.5
|
1890×1678×3667
|
1495
|
DMC-60
|
45
|
<15
|
2-4
|
5400-10800
|
120-150
|
99.5
|
2290×1678×3667
|
1730
|
DMC-72
|
54
|
<15
|
2-4
|
6480-12960
|
120-150
|
99.5
|
2690×1678×3667
|
1950
|
DMC-84
|
63
|
<15
|
2-4
|
7560-15120
|
120-150
|
99.5
|
3090×1678×3667
|
2230
|
DMC-96
|
72
|
<15
|
2-4
|
8640-17280
|
120-150
|
99.5
|
3690×1678×3667
|
2400
|
DMC-120
|
99
|
<15
|
2-4
|
10800-21600
|
120-150
|
99.5
|
4450×1678×3667
|
2870
|

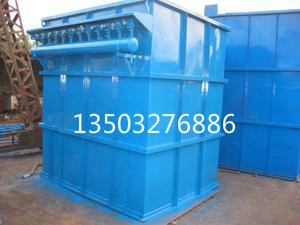

五、DMC型脈沖單機除塵器外形圖:
